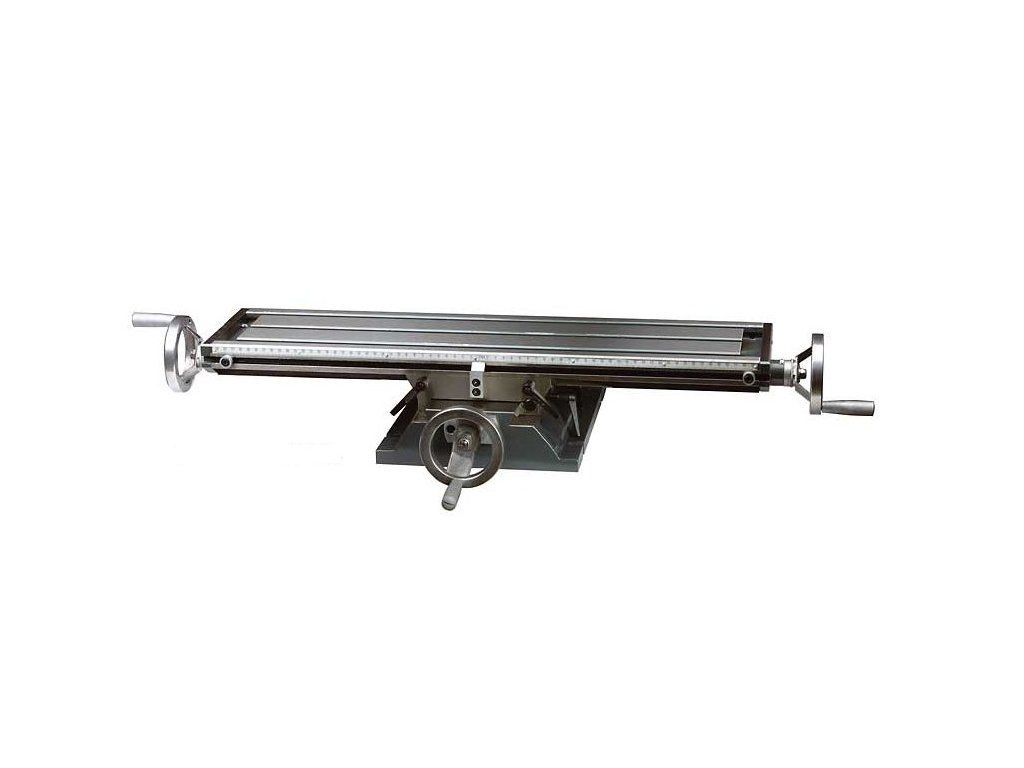

Krížový stôl OPTIMUM KT 180, 700 × 180 mm

OPTIMUM KT 180 je robustný krížový súradnicový stôl určený na presné polohovanie obrobkov pri vŕtaní, frézovaní a ďalších obrábacích operáciách. Pohyb pracovnej plochy v dvoch osiach umožňuje presné nastavenie obrobku bez potreby jeho opakovaného uvoľňovania a premiestňovania.

Pracovná plocha má rozmery 700 × 180 mm a maximálnu nosnosť 55 kg. Rozsah pozdĺžneho posuvu v osi X je 480 mm, priečny posuv v osi Y 170 mm podľa katalógu OPTIMUM.

Stôl využíva nastaviteľné rybinové vedenia, ktoré umožňujú eliminovať vôľu a zachovať presnosť pohybu. Ovládacie kolesá majú nastaviteľné stupnice s delením 0,05 mm, čo umožňuje presné nastavenie požadovanej polohy. Súčasťou konštrukcie je aj kanál na odvádzanie chladiacej kvapaliny.

Hlavné vlastnosti

• veľká pracovná plocha 700 × 180 mm
• pohyb pracovnej plochy v osiach X a Y
• pozdĺžny posuv až 480 mm
• priečny posuv 170 mm
• maximálne zaťaženie 55 kg
• nastaviteľné rybinové vedenie
• nastaviteľné stupnice ovládacích kolies
• presnosť odčítania 0,05 mm
• T-drážky 12 mm
• kanál na odvádzanie chladiacej kvapaliny
• robustná konštrukcia vhodná na vŕtanie a frézovanie.

Typické použitie

KT 180 je vhodný predovšetkým na:

• presné polohovanie obrobkov pri vŕtaní,
• frézovacie práce,
• vŕtanie otvorov s presnými rozstupmi,
• opracovanie viacerých otvorov bez opakovaného upínania,
• sériové obrábanie,
• zámočnícke a strojárske práce,
• montáž na vhodné stojanové vŕtačky a frézky.
