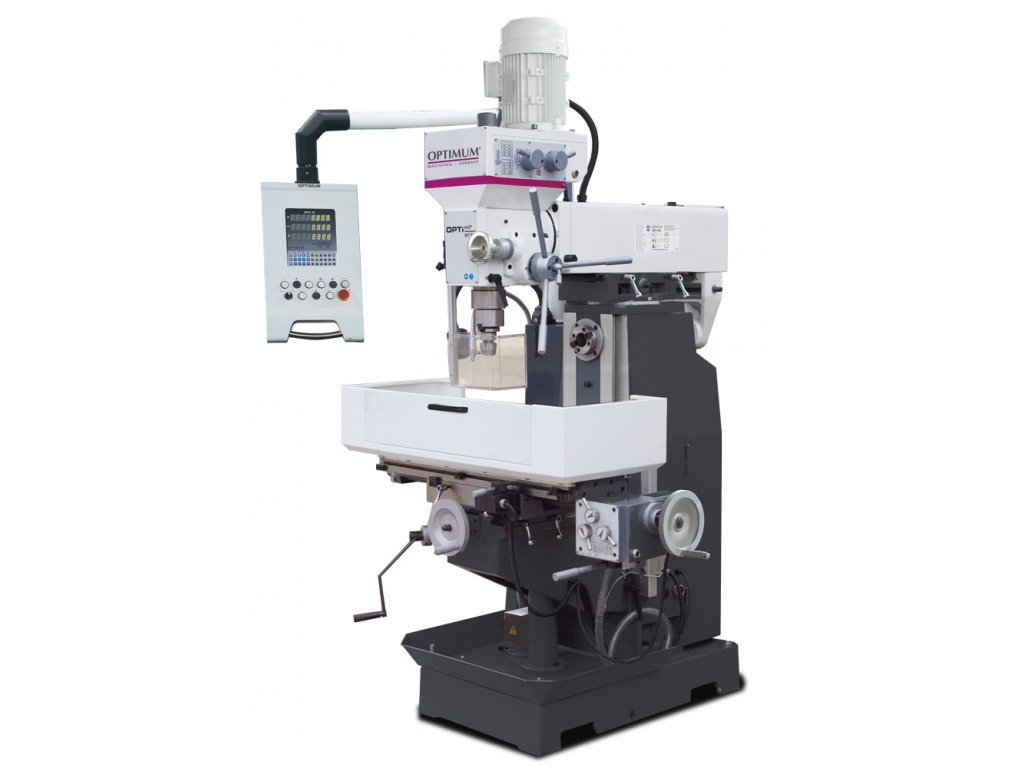

Univerzálna vŕtačko-frézka pre horizontálne aj vertikálne frézovanie s digitálnym odmeriavaním DPA 21.
Technické vlastnosti:
- Ťažké, kompaktné prevedenie z kvalitnej liatiny absorbujúce vibrácie,
- Posuv pinoly pomocou troch pákových rukovätí (vŕtanie) alebo pomocou ručného kolesa jemného posuvu,

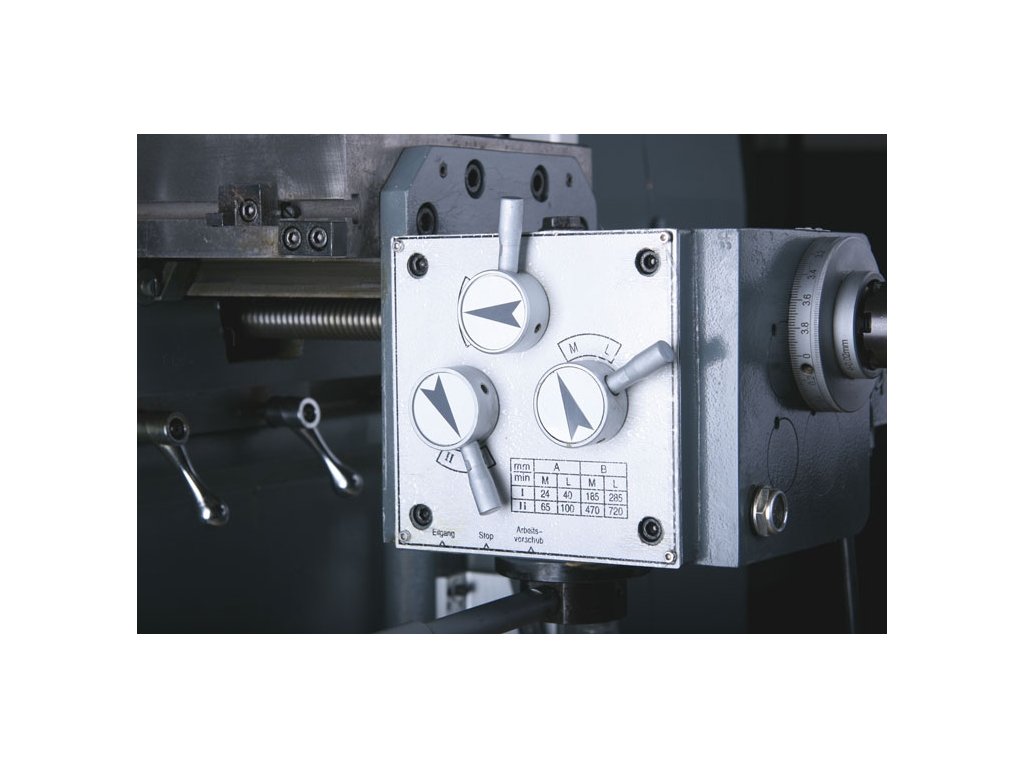

- Posuv osi X je možné vykonávať ručne pomocou ručného kolesa alebo automaticky,
- Možnosť práce v horizontálnej polohe s podperou a upínačom pre kotúčovú frézu,
- Vo vertikálnej polohe je možné vykonávať vŕtanie, vŕtanie pod uhlom a väčšinu frézovacích prác
Rozsah dodávky:

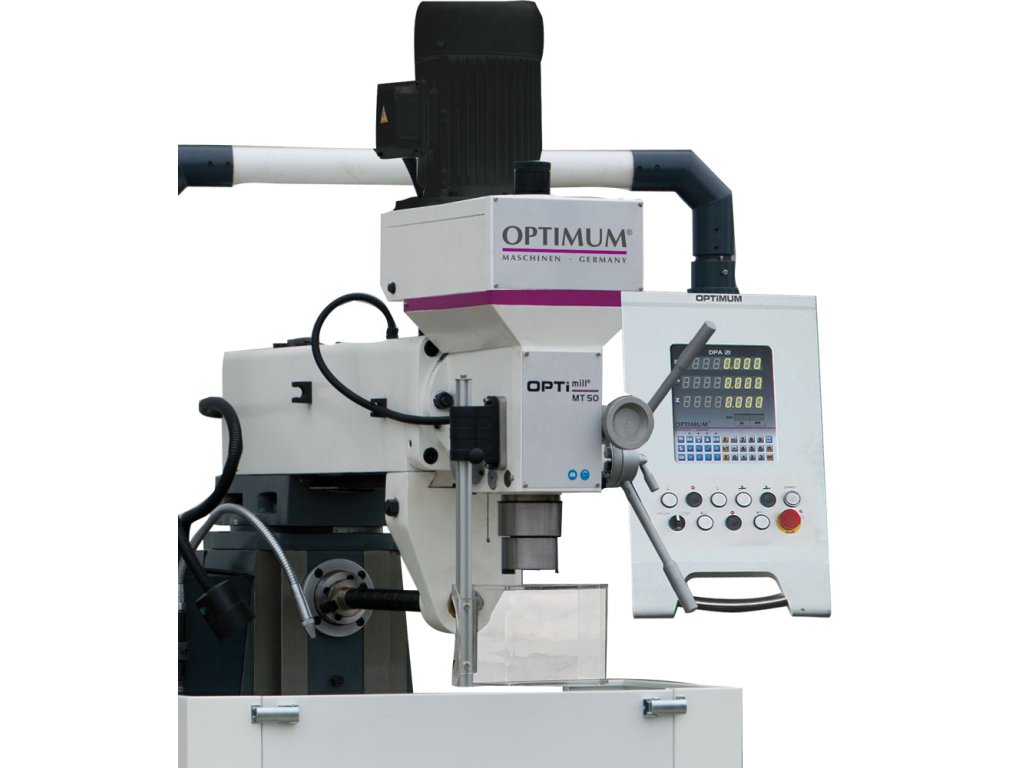

- Digitálne odmeriavanie osí X, Y, Z
- Chladiace zariadenie
- Nastavovacie náradie
- Vŕtacia hlavička 1 - 16 mm/B18
- Strojná lampa
- Redukcia ISO40/MK3, ISO40/MK2
- Frézovací tŕň pre horizontálne frézovanie
| Kategória: | Univerzálne frézky |
|---|---|
| EAN: | 4030635018831 |
| Vŕtací výkon trvalý | oceľ: | 25 mm |
| Vŕtací výkon max. | oceľ: | 30 mm |
| Rezanie závitov | oceľ: | M16 |
| Max. priemer stopkovej frézy: | 25 mm |
| Max. priemer nožovej hlavy: | 100 mm |
| Vyloženie: | 240-650mm |

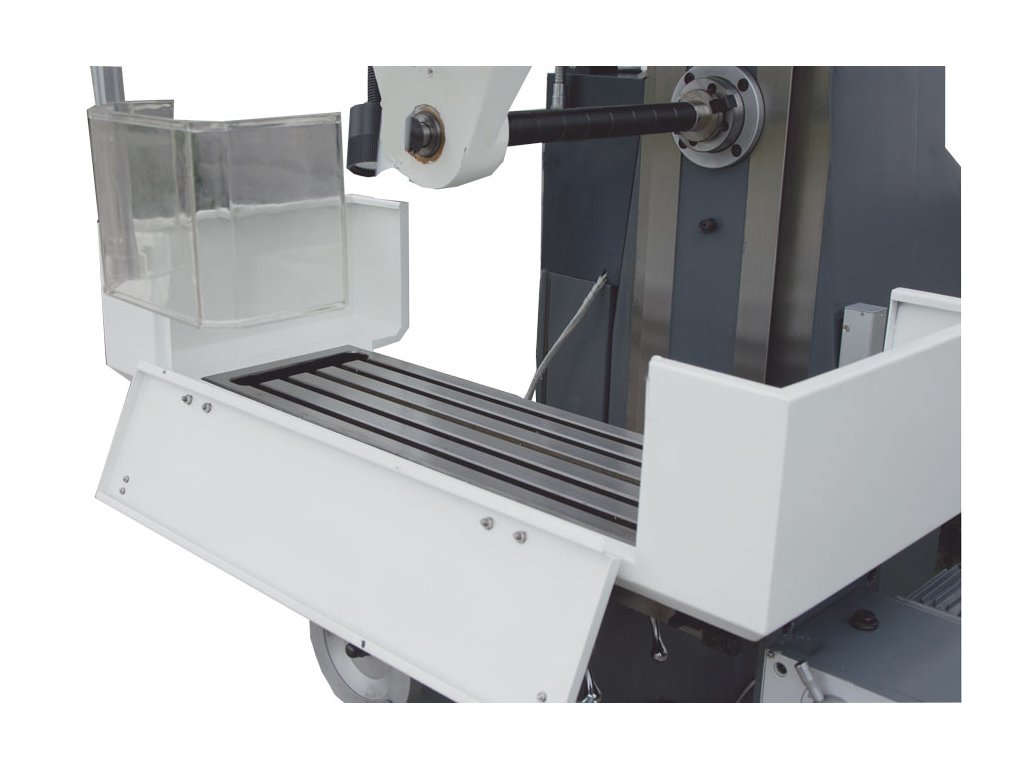

| Rozmery pracovného stola: | 1000×240mm |
| Max. zaťaženie stola: | 160 kg |
| T-drážky | počet: | 4 |
| T-drážky | veľkosť: | 14 mm |
| Kužeľ vretena: | ISO40 |
| Otáčky horizontálneho vretena: | 58 – 1355 ot/min |
| Otáčky vertikálneho vretena: | 115 - 1750 ot/min |
| Počet rýchlostných stupňov horizontálneho vretena: | 9 |
| Počet rýchlostných stupňov vertikálneho vretena: | 8 |
| Max. vzdialenosť vretena a pracovného stola: | 90 mm, 400 mm |
| Zdvih pinoly: | 127 mm |
| Uhol naklopenia frézovacej hlavy: | -60 °až +60 ° |
| Výkon motora horizontálneho vretena: | 1500 W |
| Výkon motora vertikálneho vretena: | 1100/2200 W |
| Výkon motora chladiaceho čerpadla: | 40 W |

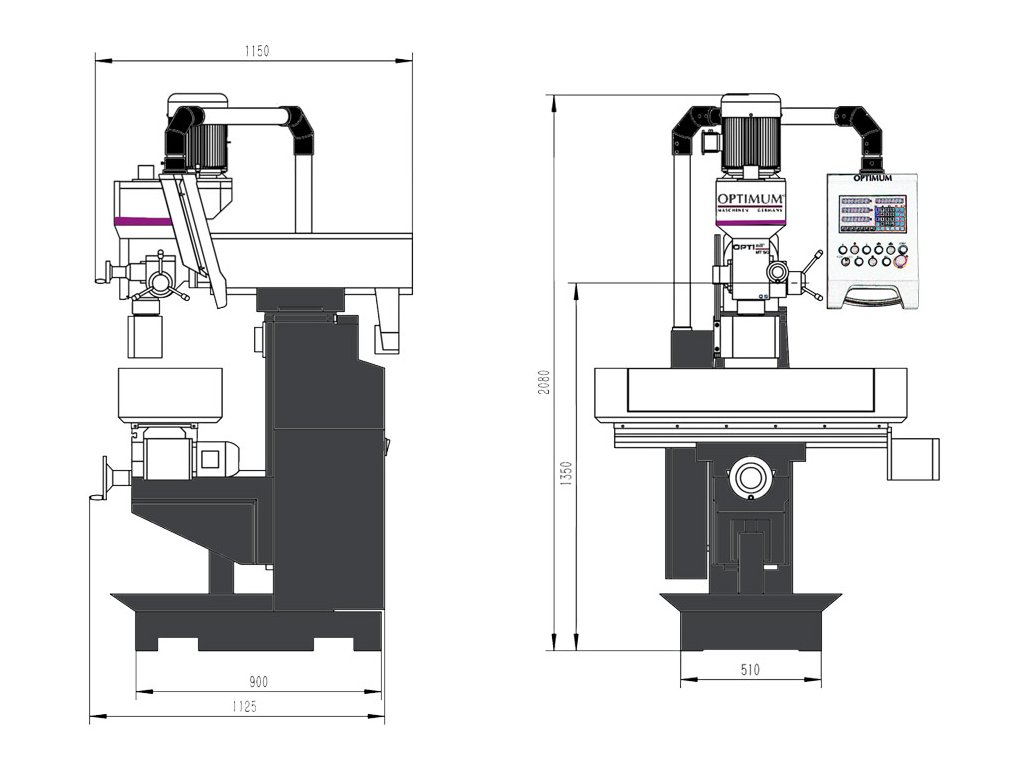

| Rozmery (š × v × h): | 2270×2100×1500mm |
| Hmotnosť: | 900 kg |
