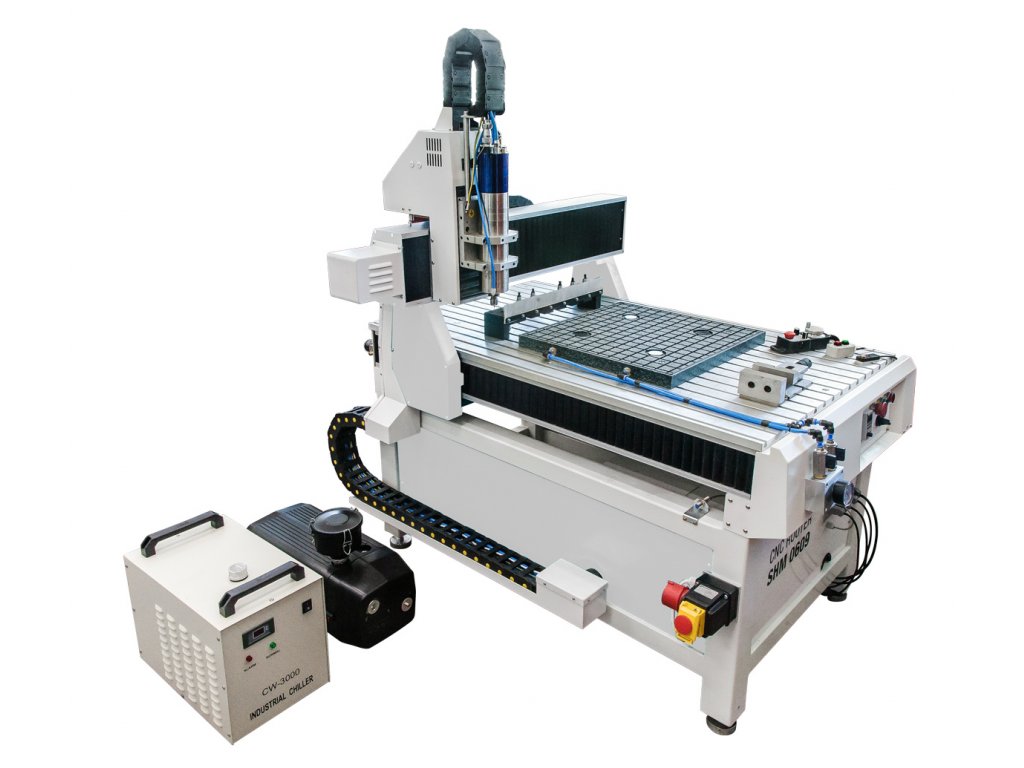

CNC router Numco SHG 0609 ATC
CNC router Numco SHG 0609 ATC
Trojosový router s vysokootáčkovým vretenom vhodný na obrábanie zliatin neželezných kovov, plastov a dreva.
Súčasťou stroja je ATC kit a vákuový stôl.
Súčasťou stroja je ATC kit a vákuový stôl.
Technické vlastnosti:
- Tento rad routerov je určený na obrábanie zliatin neželezných kovov, plastov a dreva v reklamnom a nábytkárskom priemysle. Svoje uplatnenie nájdu, ale aj pri výrobe mäkkých vstrekovacích foriem, elektród a iných tvarovo náročných aplikácií.
- Stroje sú v základnom prevedení vybavené riadiacim systémom ARMOTE , MPG ovládačom pre uľahčenie nastavovacích prác, sondou na určenie dĺžkovej korekcie nástroja, Štart/stop tlačidlom pre opakované spracovanie výrobných programov, 2F krokovými motormi , presnými guličkovými skrutkami, lineárnym vedením HIWáz . menej ako 0,01mm a upínaním nástrojov do klieštiny, indukčnými snímačmi OMRON zaručujúcimi vysokú presnosť nabehnutia referenčného bodu.
- Hlavné konštrukčné časti stroja (rám, bočnice, portál) sú tvorené odliatky, ktoré zaisťujú vysokú tuhosť a stabilitu.
Súprava ATC:
- Vodou chladené vreteno 1,5 kW, 24 000 ot/min Lineárny zásobník pre 6 upínačov
- Presný stôl s T-drážkami vyrobený z liateho hliníka
- Senzor pre automatické meranie dĺžkovej korekcie nástroja
- Pohony s kontrolou straty polohy vo všetkých osiach
- Agregát na chladenie vretena
- Upínače ISO20/ER16, 6 ks
- Predopnuté lineárne vedenie v osi Z
- PLC modul v riadiacom systéme
- Osadením kitu sa zmenší pracovný rozsah v osi Y o 90 mm. Na prevádzku je nutné k stroju pripojiť stlačený vzduch
Vákuový stôl:
- Kompletné riešenie vrátane rozvodov, kontroly podtlaku a vákuovej pumpy
- Aktívnu saciu plochu je možné ohraničiť na potrebný rozmer vložením tesniacej gumy do drážok stola.
- Pri použití vákuového stola sa zníži priechod pod portálom o 25 mm.
Ku všetkým CNC routerom ZADARMO dodávame 2,5CAD/CAM softvér GRAVOSTAR , ktorý umožňuje jednoduché a rýchle programovanie.
Tento CAM je priamo kompatibilný s riadiacim systémom Armote čo umožňuje jednoduchú a rýchlu editáciu všetkých parametrov výrobného programu priamo v prostredí riadiaceho systému.
Rozsah dodávky:
- Sada ATC pre frézovanie SHM / SHG
- Vákuový stôl
- 2,5 CAD/CAM softvér ZADARMO
- MPG ručný ovládač
- Sonda na určenie dĺžkovej korekcie nástroja
- Tlačidlo ŠTART/STOP
- Nadstavec na odsávanie
- Základné rýchloupienky
- Matica pre upnutie klieštiny ER16
- Nivelačné prvky
| Kategória: | CNC routery |
|---|---|
| Riadiaci systém: | ARMOTE |
| Elektrické pripojenie: | 230 V |
| Výkon vretena: | 1,5 kW |
| Otáčky: | 0–24000 ot/min |
| Uchytenie nástroja: | ER16 |
| Opakovateľná presnosť: | ± 0,02 mm |
| Rozsah posuvu - os X: | 600 mm |
| Rozsah posuvu - os Y: | 900 mm |
| Rozsah posuvu - os Z: | 120 mm |
| Pracovný posuv: | 6000 mm/min |
| Rýchloposuv: | 9000 mm/min |
| Rozmery pracovného stola: | 780×1300 mm |
| Plocha pracovného stola: | T- drážky |
| Výkon vákuovej pumpy: | 1,25 kW |
| Konštrukcia rámu stroja: | Zváraný z oceľových profilov |
| Konštrukcia portálu: | Hliníkový odliatok |
| Koncepcia - os X: | Lineárne vedenie a guličkové skrutky |
| Koncepcia - os Y: | Lineárne vedenie a guličkové skrutky |
| Koncepcia - Z: | Klzné tyče a guličkové skrutky |
| Rozmery (š × v × h): | 1710×1585×1250 mm |
| Hmotnosť: | 250 kg |
